Stoupačková svorkovnice BDS 120 ELEKTRO BEČOV I277807
Svorkovnice BDS 120
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
501,99 Kč
Cena po registraci:
448,21 Kč/ks
Po registraci bez DPH:
370,42 Kč
Vaše cena s DPH:
466,85 Kč/ks
Vaše cena bez DPH:
385,83 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELOSOS0757861
- Kód dodavatele:
- I277807
- EAN:
- 8595155030481
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Barva:
- červená
- Jmenovité napětí:
- 1000 V
- Jmenovitý proud In:
- 269 A
- Materiál izolace tělesa:
- termoplast
- Nutnost ukončovací přepážky:
- ne
- Počet pólů:
- 1
- Pro průřez pevného vodiče:
- 120-120 mm2
- Průřez vícežilového připojení:
- 95-95 mm2
- Rozsah provozních teplot:
- -30 až +110 °C
- S ochranou proti výbuchu „Ex e“:
- ne
- Transparentní:
- ne
- Třída hořlavosti izol mat. UL94:
- V2
- Typ elektrického připojení 1:
- šroubové připojení
- Typ elektrického připojení 2:
- šroubové připojení
- Způsob montáže:
- montážní lišta
Popis – Stoupačková svorkovnice BDS 120 ELEKTRO BEČOV I277807
Svorkovnice BDS 120 najdete v kategoriích Svorky, svorkovnice, Jedno a mnohopólová svorkovnice, Instalační, izolační a spojovací materiál, výrobce Elektro Bečov, EAN 8595155030481, kód dodavatele I277807. Stoupačková svorkovnice BDS 120 ELEKTRO BEČOV I277807 nabízíme od 1 ks. Kód EMAS Svorkovnice BDS 120 je ELOSOS0757861.
Podrobný popis produktu

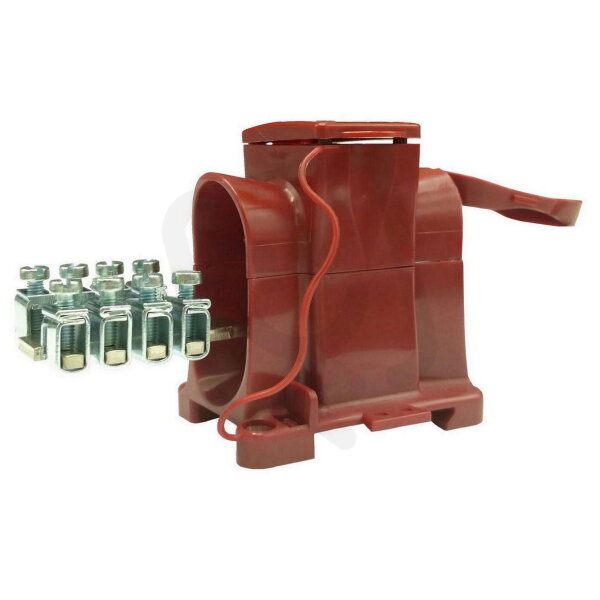

Stoupačkové svorkovnice BDS se skládají z vlastní svorky BD a rozdělovacího můstku. Jejich hlavní výhodou oproti svorkám HVS je možnost uchycení na DIN lištu. Průchozí vodič je možné taktéž vložit bez přerušení, nutné je pouze jeho odizolování. Rozdělovací můstek je možné vložit nad průchozí vodič. Poté lze sestavu utáhnout inbusovým šroubem a zakrytovat. Krytku lze označit barevným štítkem BDBS. Stoupačkové svorkovnice BDS se skládají z rozdělovacího můstku s třmeny a z průchozí izolované svorky BD, která je zasazena do plastového pouzdra vyrobeného z polyamidu PA 6 červené barvy, V2 (podle UL 94). Funkční část se skládá z mosazné závitové vložky a šroubu s povrchovou úpravou. Zápustný šroub má metrický závit, je integrován do víka vybaveného krytkou. Zároveň je víko spojeno se spodní částí svorky plastovým poutkem. Svorkovnici BDS lze upnout na lištu TH 35 nebo na podložku pomocí šroubů (max. M 4). Mosazný rozdělovací můstek (povrchově upravený) je osazen povrchově upravenými ocelovými třmeny a šrouby. Svorkovnici BDS, HVS lze instalovat v provedení s jedním či dvěma můstky. Přiklopením horního dílu a utažením šroubu dojde k vlastnímu dotažení můstku ve svorce. Odbočné vodiče se připevňují do třmenů na můstku dle potřeby. Třmeny na můstku jsou aretovány proti vypadnutí při povoleném stavu.
