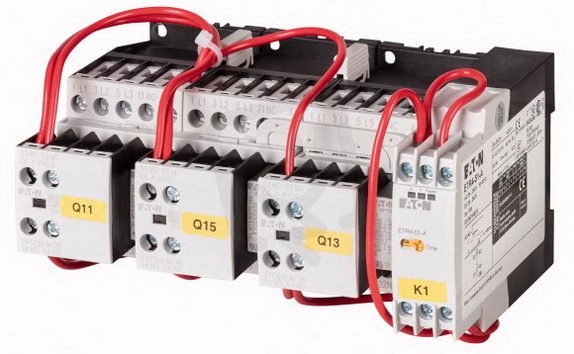

SDAINLM16(24VDC) Stykačová kombinace Y-D, 7.5kW/400V/AC3
SDAINLM16(24VDC) Stykač Y-D 7,5kW,24V=
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
7 219,56 Kč
Cena po registraci:
6 446,24 Kč/ks
Po registraci bez DPH:
5 327,47 Kč
Vaše cena s DPH:
6 714,33 Kč/ks
Vaše cena bez DPH:
5 549,03 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0094649
- Kód dodavatele:
- 100417
- EAN:
- 4015081003945
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,58 Kč
Technické parametry
- Hloubka:
- 117 mm
- Montáž na lištu:
- ne
- Počet pom. přepínacích kontaktů:
- 0
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 3
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 9
- Provozní napětí na DC:
- 24-24 V
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 16 A
- Provozní proud AC-3 400V:
- 16 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-24 V
- Šířka:
- 158 mm
- Stupeň krytí (IP):
- IP20
- Typ elektrického připojení:
- šroubové připojení
- Typ napětí (provozní napětí):
- AC
- Typ ovládacího napětí:
- DC
- Výška:
- 82 mm
Popis – SDAINLM16(24VDC) Stykačová kombinace Y-D, 7.5kW/400V/AC3
SDAINLM16(24VDC) Stykač Y-D 7,5kW,24V= najdete v kategoriích Spínací a jistící přístroje, Stykače, Reverzní stykač, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081003945, kód dodavatele 100417. SDAINLM16(24VDC) Stykačová kombinace Y-D, 7.5kW/400V/AC3 nabízíme od 1 ks. Kód EMAS SDAINLM16(24VDC) Stykač Y-D 7,5kW,24V= je ELPRST0094649.
Podrobný popis produktu
Stykačová kombinace Y-D
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ
Poznámka: Vhodné také pro motory třídy účinnosti IE3
Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL
Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 24 V DC
Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ
Poznámka: Vhodné také pro motory třídy účinnosti IE3
