Kabelová komora ZEKAN M - 800 mm CWS 009041V

CWS Kabelová komora ZEKAN M - 800 mm

Kabelové komory ZEKAN se používají při výstavbě kabelovodů jako přístupová místa kabelových tras pro instalaci prvků, křížení, odbočení a kontrolu kabelů. Lze do nich instalovat i další prvky inženýrských sítí. V porovnání s betonovými nebo zděnými komorami jsou podstatně lehčí, díly jsou vyrobeny z HDPE. Snadno a rychle je lze nainstalovat a vzhledem ke stavebnicovému systému umožňují aktuální změnu rozměru komory dle nastalých požadavků projektu nebo stavby. Jejich mechanická zatížitelnost je vysoká, odpovídá parametrům normy ČSN EN 124.

Předlisované otvory pro vyústění chrániček v kabelových komorách jsou ve stejných roztečích jako uložení chrániček v distančních rozpěrkách. Otvory pro vyústění chrániček z komory se snadno vytvoří vykružovacím vrtákem pro požadovaný průměr chráničky.

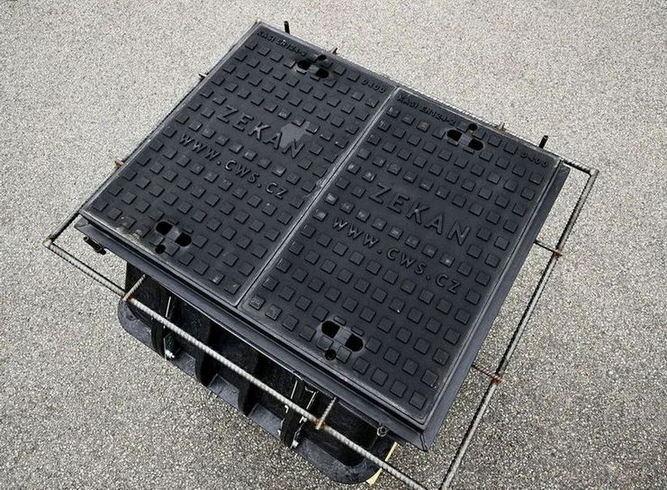

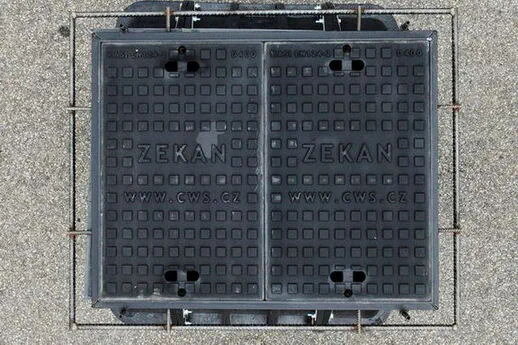

Ke komorám jsou dodávány poklopy s třídou zatížitelnosti B125 a D400. Víka poklopů jsou z litiny a jsou uložena v ocelových rámech. Poklopy ve třídě B125 jsou instalována přímo na tělo komory. Poklopy ve třídě D400 je nutné dle montážního návodu podbetonovat a vytvořit tak betonový vynášecí věnec, který zajistí požadovanou mechanickou pevnost. Poklopy jsou určeny pro třídu zatížitelnosti D400 v prostředí pojezdových ploch, nejsou určeny pro intenzivní dopravní provoz v exponovaných místech. Při požadavku na poklopy pro zadláždění lze tyto dodat - víka a obvod komory jsou opatřeny nerezovými rámečky v požadované výšce (dle použité dlažby).

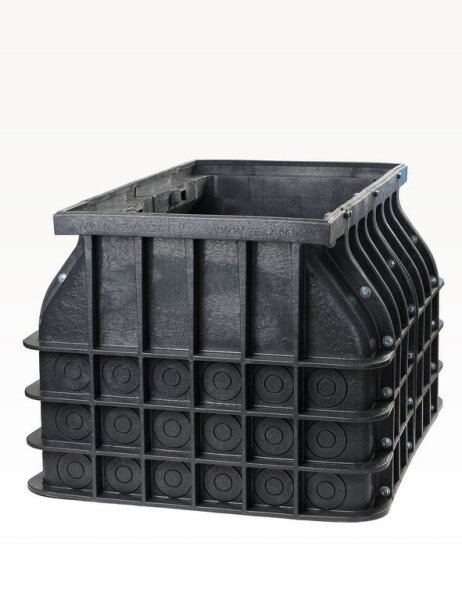

Standardně jsou na dílech komor předlisovány drážky pro vyústění trubek do průměru 110 mm. Pro vyústění trubek průměru 160 a průměru 200 mm lze spodní část komor osadit díly s přípravou pro tyto průměry.

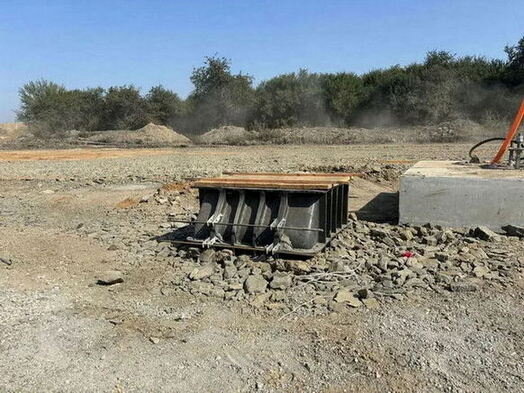

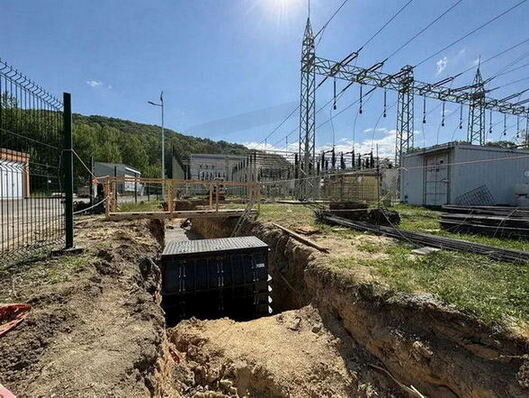

Plastové kabelové komory jsou instalovány jako součást kabelovodů a ve velké míře nahrazují komory betonové. Snadno a rychle je lze nainstalovat a vzhledem ke stavebnicovému systému umožňují aktuální změnu rozměru komory, dle nastalých požadavků projektu nebo stavby. Jejich předností je nízká váha, podstatně nižší náklady na dopravu a manipulaci. Velkou výhodou je možnost opracování běžnými nástroji na kov a dřevo. U komor lze dodatečně doplnit vyústění pro další chráničky apod.

Vlastnosti:
- Jedná se o stavebnicový systém.
- Základní výška hlavního dílu komory: 800 mm

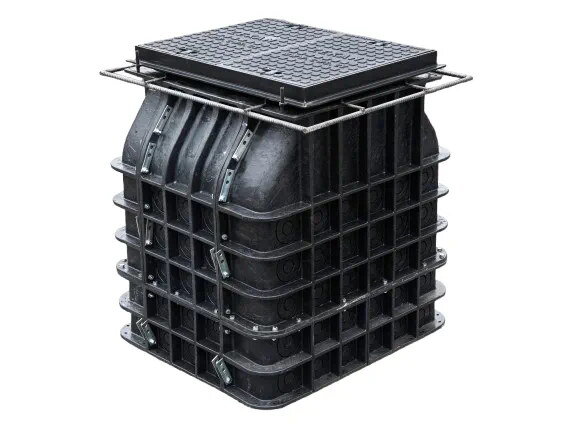

- Základní výšku lze zvyšovat přidáním dílů - nástavba po 280 mm
- Instalace a obetonování komor je nutné provádět dle statických zpráv.
- Vnitřek šachet lze vybavit různým příslušenstvím na přání zákazníka - ať už to jsou kabelové žebříky, rošty, stupačky nebo držáky.

Parametry:
- Vrchní vnější rozměr: 704 x 904 mm
- Spodní vnější rozměr: 1020 x 884 mm
- Rozměr vstupu do komory po odejmutí poklopu: 600 x 764 mm
- Výška komory: 800 mm
- Počet segmentů pro poklop: 2
- Materiál: HDPE
- Barva: černá
- Provozní teplota: -30 °C ÷ + 50 °C
- Skladovací teplota: -25 °C ÷ + 55 °C
- Montážní teplota: -5 °C ÷ + 40 °C
- Garantovaná životnost produktu: 50 let
- EAN: 08594224870553

V našem sortimentu naleznete kabelové komory ZEKAN S až XXL s různými výškami. Základní výška komory je 800 mm a výška nástavby činí 280 mm. Při požadavku na větší rozměry komory, než která je ve standardní nabídce, je možné vytvořit komoru v rozměrech, které umožňuje stavebnicový systém dílů. Tyto komory mají označení ZEKAN GRANDE a jsou vždy řešeny individuálně. Ke kabelovým komorám dodáváme systém kabelovodů ZEKAN.
