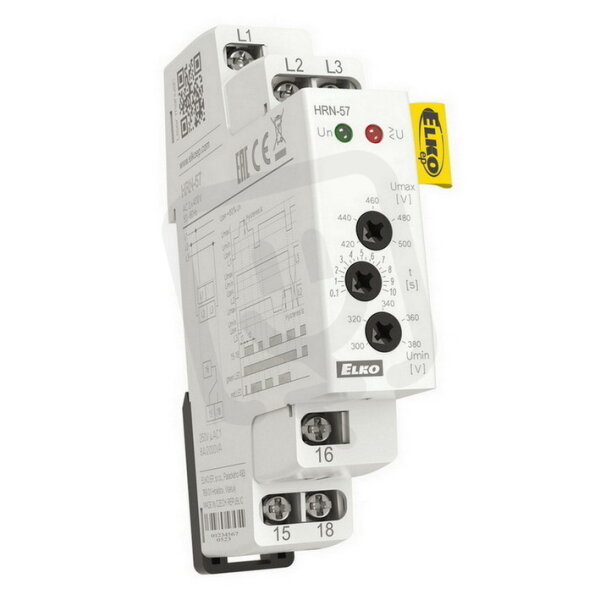

Hlídací napěťové relé, 3 fáze HRN-57 ELKO EP 8595188137256
HRN-57
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
méně než 5 ks
Původně:
1 392,78 Kč
Cena po registraci:
1 243,57 Kč/ks
Po registraci bez DPH:
1 027,74 Kč
Vaše cena s DPH:
1 295,29 Kč/ks
Vaše cena bez DPH:
1 070,49 Kč/ks
ks
Obecné parametry
- Značka:
- Elko EP
- Kód zboží:
- ELPRRE0514541
- Kód dodavatele:
- 8595188137256
- EAN:
- 8595188137256
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,06 Kč
Technické parametry
- Hloubka:
- 64 mm
- Počet přepín. kontaktů:
- 1
- Počet rozpín. kontaktů:
- 1
- Počet spín. kontaktů:
- 1
- Provozní napětí na DC:
- 0-0 V
- Provozní napětí u AC 60 Hz:
- 400-400 V
- Řídící napáj. napětí AC 50Hz:
- 400 V
- Řídící napáj. napětí AC 60HZ:
- 400 V
- Řídící napáj. napětí DC:
- 0 V
- Šířka:
- 17,6 mm
- Typ elektric. připojení:
- spona
- Výška:
- 90 mm
Popis – Hlídací napěťové relé, 3 fáze HRN-57 ELKO EP 8595188137256
HRN-57 najdete v kategoriích Spínací a jistící přístroje, Relé, Monitorovací napěťové relé, Rozvodnice, výkonové spínací a jistící prvky, výrobce Elko EP, EAN 8595188137256, kód dodavatele 8595188137256. Hlídací napěťové relé, 3 fáze HRN-57 ELKO EP 8595188137256 nabízíme od 1 ks. Kód EMAS HRN-57 je ELPRRE0514541.
Podrobný popis produktu
HRN-57
Relé pro hlídání napětí v rozvaděči (ochrana přístrojů a zařízení) monitoruje velikost napětí v 3-fázové síti.
POPIS
Nehlídá sled fází.
Napájení přístroje se provádí z hlídaného napětí.
Pevná prodleva T1 (500ms) a nastavitelná prodleva T2 (0.1 – 10 s) pro eliminaci krátkodobých výpadků a špiček.
Pokud napájecí napětí poklesne pod 60 % Un (UOFF spodní úroveň) dojde k okamžitému rozepnutí relé bez uplatnění zpoždění.
Možnost nastavení horní a dolní hranici napětí, při které kontakt výstupního relé vypne.
Napěťové relé ve dvou provedeních:
HRN-57: napájeno ze všech fází, tzn. že funkce relé je zachována i při výpadku jedné z fází
HRN-57N: napájeno z L1-N, tzn. že relé hlídá i po přerušení nulového vodiče
Chybový stav je indikován LED a rozepnutím výstupního kontaktu relé.
TECHNICKÉ PARAMETRY
napájecí a hlídané napětí
HRN-57: 3 x 400 V
HRN-57N: 3 x 400 V/ 230 V
horní úroveň (Umax): 105 – 125% hlídaného napětí
spodní úroveň (Umin): 75 – 95% hlídaného napětí
výstupní kontakt: 1x přepínací 8 A/250 V AC1 (AgNi, 2500 VA)
