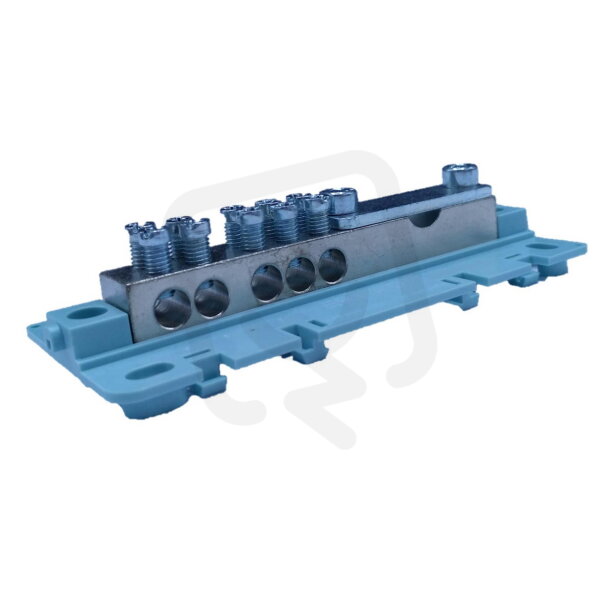

Ekvipotenciální svorkovnice EPS 4 A s krytem modrá ELEKTRO BEČOV I228417
Ekvipotenciální svorkovnice EPS 4 A s kr
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
194,69 Kč
Cena po registraci:
173,83 Kč/ks
Po registraci bez DPH:
143,66 Kč
Vaše cena s DPH:
181,06 Kč/ks
Vaše cena bez DPH:
149,64 Kč/ks
ks
Obecné parametry
- Značka:
- Elektro Bečov
- Kód zboží:
- ELOSOS1142477
- Kód dodavatele:
- I228417
- EAN:
- 8595155030627
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Délka:
- 118 mm
- Izolátor:
- ano
- Materiál kontaktní lišty:
- mosaz
- Materiál svorky:
- mosaz
- Počet připoj. vodičů do 16 mm2:
- 10
- Počet připoj. vodičů do 25 mm2:
- 10
- Počet připoj. vodičů do 6 mm2:
- 0
- Počet připoj. vodičů do 95 mm2:
- 0
- Počet připojení kruh. vodiče 10 mm:
- 1
- Počet připojení kruh. vodiče:
- 11
- Počet připojení kruh. vodiče 8 mm:
- 1
- Počet připojení kruhového vodiče 8-10 mm:
- 1
- Počet připojení plochého vodiče 30 mm:
- 1
- Počet připojení plochého vodiče 40 mm:
- 0
- Povrch kontaktní lišty:
- poniklované
- Povrch svorky:
- poniklované
- Provedení:
- s krytem
- Šířka:
- 49 mm
- Verze testovaná výbuchem:
- ne
- Výška:
- 43 mm
Popis – Ekvipotenciální svorkovnice EPS 4 A s krytem modrá ELEKTRO BEČOV I228417
Ekvipotenciální svorkovnice EPS 4 A s kr najdete v kategoriích Ekvipotencionální svorkovnice, Uzemnění, hromosvody a přepěťové ochrany, výrobce Elektro Bečov, EAN 8595155030627, kód dodavatele I228417. Ekvipotenciální svorkovnice EPS 4 A s krytem modrá ELEKTRO BEČOV I228417 nabízíme od 1 ks. Kód EMAS Ekvipotenciální svorkovnice EPS 4 A s kr je ELOSOS1142477.
Podrobný popis produktu
Ekvipotenciální svorkovnice EPS 4 slouží k hlavnímu pospojování - vyrovnání potenciálu, dle normy ČSN 33 2000-4-41 a jako ekvipotenciální přípojnice dle ČSN EN 62 561-1. Zemnicí vodiče FeZn je před připojením nutné vyrovnat a vytvarovat dle podmínek umístění svorkovnice EPS 4. Vodiče nesmí být „napnuté“ takovým způsobem, aby mohlo dojít k vytržení svorkovnice z TH lišty nebo podložky (například z lišty TH 35 v KT 250 uložené ve zdi objektu). Pro aplikace, kde se nelze pnutí vodičů vyhnout je vhodné EPS 4 k liště TH 35 pomocně zajistit plastovými stahovacími páskami (stahovací pásek se provleče v rohách EPS 4, které jsou primárně určeny pro šrouby při montáži na podložku). Dále je nutné vodiče očistit od povrchové koroze a nečistot, které mohou být na vodičích usazeny při montáži (barva od malování apod.). Svorkovnice je sestavena z nosné podložky, můstku a krytu. Můstek je vyroben z elektrovodné mosazi s povrchovou úpravou. Povrchová úprava můstku - nikl, umožňuje připojení měděných i hliníkových vodičů (pro starší instalace). Obecně jsou můstky opatřeny otvory pro připojení jmenovitých vodičů 6 a 16 mm2. Připojení zemnícího pásku 30 x 4, 20 x 3, případně zemnícího kulodrátu o průměru 10 mm je pomocí dvou šroubů a příložky. Kryt je vyroben z polykarbonátu, je transparentní, čímž je umožněna vizuální kontrola svorkovnice (zapojení, popisů apod.). Spojení krytu a podložky je možno zabezpečit zaplombováním. Nosná podložky (patka) je vyrobena z polyamidu, hořlavost VO v barevném provedení UN 7008 (šedá). Nosná podložka je konstruována tak, aby bylo možné svorku EPS 4 namontovat na lištu TH 35 horizontálně i vertikálně. EPS 4 lze namontovat i na podložku (přímo na zeď) nebo do elektroinstalačních krabic KO 125 E, KT 250 L apod. Šrouby a příložka jsou vyrobeny z oceli ošetřeny povrchovou úpravou.
