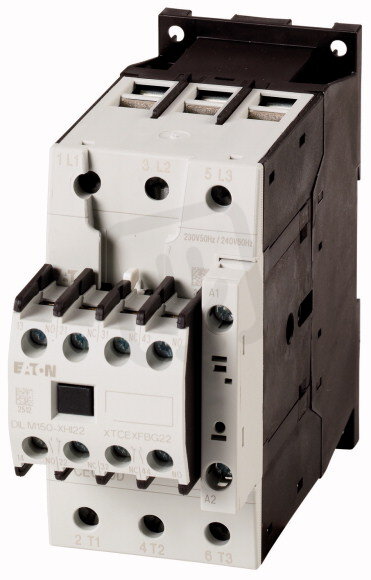

Eaton 277876 Výkonový stykač 50A/22kW AC-3,70A AC-1,2Z 2V,Uc=24V DC DILM50-22
DILM50-22(RDC24) Stykač 50A/22kW,2z2v
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
3 878,38 Kč
Cena po registraci:
3 463,02 Kč/ks
Po registraci bez DPH:
2 862,00 Kč
Vaše cena s DPH:
3 607,01 Kč/ks
Vaše cena bez DPH:
2 981,00 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0485255
- Kód dodavatele:
- 277876
- EAN:
- 4015082778767
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 1,43 Kč
Technické parametry
- Hloubka:
- 147 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 80 A
- Provozní proud AC-3 400V:
- 50 A
- Provozní proud Ie v AC-4, 400V:
- 21 A
- Provozní výkon AC-3 400V:
- 22 kW
- Provozní výkon Ie v AC-4, 400V:
- 10 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 55 mm
- Typ elektrického připojení:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 115 mm
Popis – Eaton 277876 Výkonový stykač 50A/22kW AC-3,70A AC-1,2Z 2V,Uc=24V DC DILM50-22
DILM50-22(RDC24) Stykač 50A/22kW,2z2v najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015082778767, kód dodavatele 277876. Eaton 277876 Výkonový stykač 50A/22kW AC-3,70A AC-1,2Z 2V,Uc=24V DC DILM50-22 nabízíme od 1 ks. Kód EMAS DILM50-22(RDC24) Stykač 50A/22kW,2z2v je ELPRST0485255.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 80 A, zakrytá: Ith= 58 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 162 A, zakrytá: Ith= 145 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 50 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 80 A, zakrytá: Ith= 58 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 162 A, zakrytá: Ith= 145 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 15.5 kW, 380 V 400 V: P= 22 kW, 660 V 690 V: P= 30 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 6 kW, 380 V 400 V: P= 10 kW, 660 V 690 V: P= 14 kW
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
