Eaton 277082 Výkonový stykač 18A/7,5kW AC-3,40A AC-1,2Z 1V,Uc=24V DC DILM17-21
DILM17-21(RDC24) Stykač 18A/7,5kW,1v

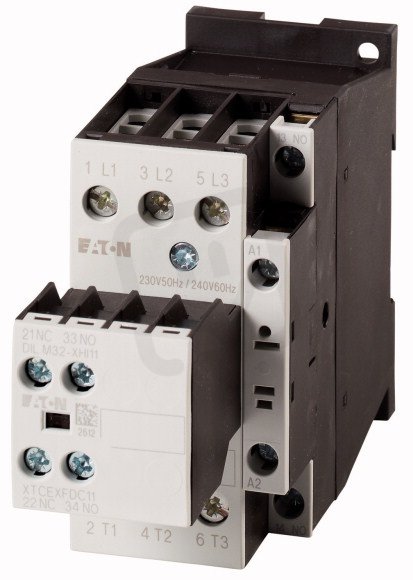

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
1 339,54 Kč
Cena po registraci:
1 196,12 Kč/ks
Po registraci bez DPH:
988,53 Kč
Vaše cena s DPH:
1 245,84 Kč/ks
Vaše cena bez DPH:
1 029,62 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0485161
- Kód dodavatele:
- 277082
- EAN:
- 4015082770822
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,79 Kč
Technické parametry
- Hloubka:
- 138 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 40 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 45 mm
- Typ elektrického připojení:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
Popis – Eaton 277082 Výkonový stykač 18A/7,5kW AC-3,40A AC-1,2Z 1V,Uc=24V DC DILM17-21
DILM17-21(RDC24) Stykač 18A/7,5kW,1v najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015082770822, kód dodavatele 277082. Eaton 277082 Výkonový stykač 18A/7,5kW AC-3,40A AC-1,2Z 1V,Uc=24V DC DILM17-21 nabízíme od 1 ks. Kód EMAS DILM17-21(RDC24) Stykač 18A/7,5kW,1v je ELPRST0485161.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
