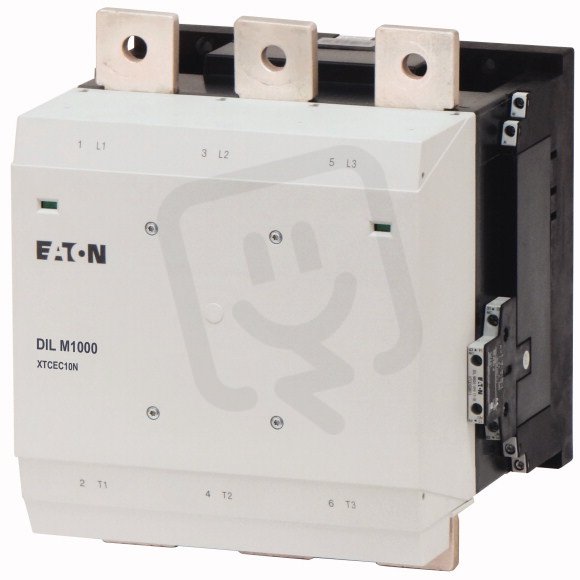

Eaton 267214 Výkonový stykač 1000A/560kW AC-3,1225A AC-1,2Z 2V,Uc=110-250V AC/DC
DILM1000/22(RA250) Stykač 1000A,2z2v
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
182 030,85 Kč
Cena po registraci:
162 530,52 Kč/ks
Po registraci bez DPH:
134 322,74 Kč
Vaše cena s DPH:
169 290,63 Kč/ks
Vaše cena bez DPH:
139 909,61 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0015735
- Kód dodavatele:
- 267214
- EAN:
- 4015082672140
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 22,89 Kč
Technické parametry
- Hloubka:
- 232 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 110-250 V
- Provozní proud AC-1 400V:
- 1225 A
- Provozní proud AC-3 400V:
- 1000 A
- Provozní proud Ie v AC-4, 400V:
- 800 A
- Provozní výkon AC-3 400V:
- 560 kW
- Provozní výkon Ie v AC-4, 400V:
- 450 kW
- Řídící napáj. napětí AC 50Hz:
- 110-250 V
- Řídící napáj. napětí AC 60HZ:
- 110-250 V
- Řídící napáj. napětí DC:
- 110-250 V
- Šířka:
- 250 mm
- Typ elektrického připojení:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 296 mm
Popis – Eaton 267214 Výkonový stykač 1000A/560kW AC-3,1225A AC-1,2Z 2V,Uc=110-250V AC/DC
DILM1000/22(RA250) Stykač 1000A,2z2v najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015082672140, kód dodavatele 267214. Eaton 267214 Výkonový stykač 1000A/560kW AC-3,1225A AC-1,2Z 2V,Uc=110-250V AC/DC nabízíme od 1 ks. Kód EMAS DILM1000/22(RA250) Stykač 1000A,2z2v je ELPRST0015735.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 1000 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1225 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2500 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 315 kW, 380 V 400 V: P= 560 kW, 660 V 690 V: P= 1000 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 780 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 1000 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1225 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2500 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 315 kW, 380 V 400 V: P= 560 kW, 660 V 690 V: P= 1000 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 260 kW, 380 V 400 V: P= 450 kW, 660 V 690 V: P= 780 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
