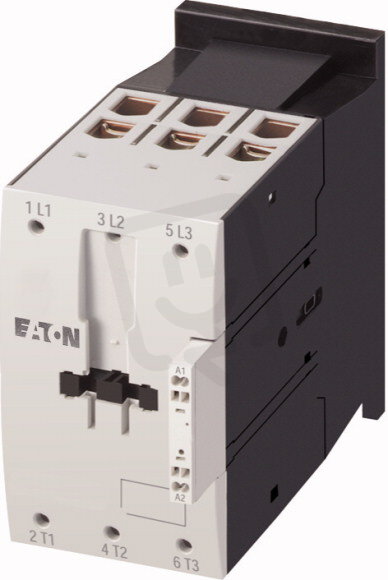

Eaton 239765 Výkonový stykač 150A/75kW AC-3,190A AC-1,bezšroubové svorky,Uc=24V
DILMC150(RDC24) Stykač 150A/75kW
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
13 906,55 Kč
Cena po registraci:
12 416,96 Kč/ks
Po registraci bez DPH:
10 261,95 Kč
Vaše cena s DPH:
12 933,35 Kč/ks
Vaše cena bez DPH:
10 688,72 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0484990
- Kód dodavatele:
- 239765
- EAN:
- 4015082397654
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 3,01 Kč
Technické parametry
- Hloubka:
- 160 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 190 A
- Provozní proud AC-3 400V:
- 150 A
- Provozní proud Ie v AC-4, 400V:
- 65 A
- Provozní výkon AC-3 400V:
- 75 kW
- Provozní výkon Ie v AC-4, 400V:
- 33 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 90 mm
- Typ elektrického připojení:
- pružinová svorka
- Typ ovládacího napětí:
- DC
- Výška:
- 170 mm
Popis – Eaton 239765 Výkonový stykač 150A/75kW AC-3,190A AC-1,bezšroubové svorky,Uc=24V
DILMC150(RDC24) Stykač 150A/75kW najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015082397654, kód dodavatele 239765. Eaton 239765 Výkonový stykač 150A/75kW AC-3,190A AC-1,bezšroubové svorky,Uc=24V nabízíme od 1 ks. Kód EMAS DILMC150(RDC24) Stykač 150A/75kW je ELPRST0484990.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Pružinové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: Bezšroubové svorky na pomocných a řídicích obvodech, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 150 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 190 A, zakrytá: Ith= 144 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 400 A, zakrytá: Ith= 360 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW
Lze kombinovat s pomocným kontaktem: DILM150-XHIC(V).., DILM1000-XHIC..
Poznámky: Spínací prvky podle EN 50012., Přívody pomocného proudu, cívek v provedení s pružinovými svorkami., Hlavní proudové přívody se šroubovými svorkami., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Pružinové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3
Popis: Bezšroubové svorky na pomocných a řídicích obvodech, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 150 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 190 A, zakrytá: Ith= 144 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 400 A, zakrytá: Ith= 360 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 48 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 96 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 20 kW, 380 V 400 V: P= 33 kW, 660 V 690 V: P= 48 kW
Lze kombinovat s pomocným kontaktem: DILM150-XHIC(V).., DILM1000-XHIC..
Poznámky: Spínací prvky podle EN 50012., Přívody pomocného proudu, cívek v provedení s pružinovými svorkami., Hlavní proudové přívody se šroubovými svorkami., Integrovaným ochranným členem v ovládací elektronice.
Druh proudu AC/DC: DC ovládání
