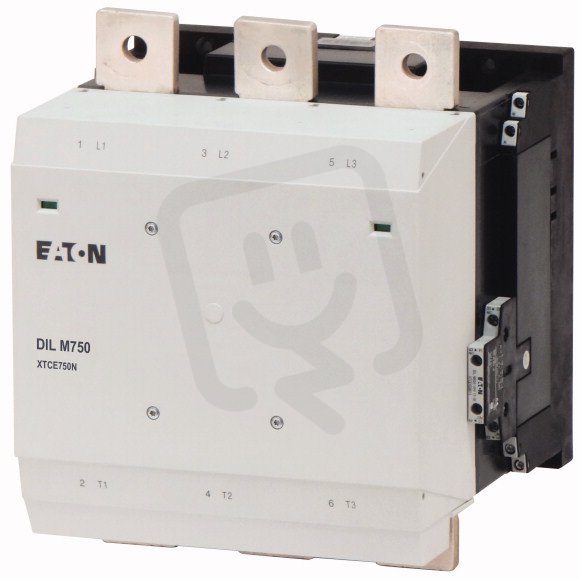

Eaton 208221 Výkonový stykač 750A/400kW AC-3,1102A AC-1,2Z 2V
DILM750/22(RA110) Stykač 750A/400kW,2z2v
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
106 410,24 Kč
Cena po registraci:
95 011,97 Kč/ks
Po registraci bez DPH:
78 522,29 Kč
Vaše cena s DPH:
98 963,37 Kč/ks
Vaše cena bez DPH:
81 787,91 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0008260
- Kód dodavatele:
- 208221
- EAN:
- 4015082082215
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 21,81 Kč
Technické parametry
- Hloubka:
- 232 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 48-110 V
- Provozní proud AC-1 400V:
- 1102 A
- Provozní proud AC-3 400V:
- 750 A
- Provozní proud Ie v AC-4, 400V:
- 576 A
- Provozní výkon AC-3 400V:
- 400 kW
- Provozní výkon Ie v AC-4, 400V:
- 315 kW
- Řídící napáj. napětí AC 50Hz:
- 48-110 V
- Řídící napáj. napětí AC 60HZ:
- 48-110 V
- Řídící napáj. napětí DC:
- 48-110 V
- Šířka:
- 250 mm
- Typ elektrického připojení:
- sběrnicové připojení
- Typ ovládacího napětí:
- AC/DC
- Výška:
- 296 mm
Popis – Eaton 208221 Výkonový stykač 750A/400kW AC-3,1102A AC-1,2Z 2V
DILM750/22(RA110) Stykač 750A/400kW,2z2v najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015082082215, kód dodavatele 208221. Eaton 208221 Výkonový stykač 750A/400kW AC-3,1102A AC-1,2Z 2V nabízíme od 1 ks. Kód EMAS DILM750/22(RA110) Stykač 750A/400kW,2z2v je ELPRST0008260.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 750 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1102 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2250 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 240 kW, 380 V 400 V: P= 400 kW, 660 V 690 V: P= 720 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 181 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 556 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
Aplikace: Výkonové stykače pro motory, Komfortní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 750 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 1102 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 2250 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 240 kW, 380 V 400 V: P= 400 kW, 660 V 690 V: P= 720 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 181 kW, 380 V 400 V: P= 315 kW, 660 V 690 V: P= 556 kW
Lze kombinovat s pomocným kontaktem: DILM820-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: ovládání střídavým a stejnosměrným proudem
