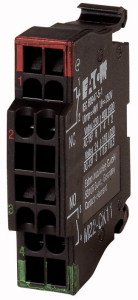

Eaton M22-CK11 Kontaktní prvek, bezšroubové svorky, čelní upevnění, 1Z 1V
M22-CK11 Pom.kont. pro NZM1
4,1z1v,b.sv
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
více než 50 ks
Původně:
231,74 Kč
Cena po registraci:
206,91 Kč/ks
Po registraci bez DPH:
171,00 Kč
Vaše cena s DPH:
215,53 Kč/ks
Vaše cena bez DPH:
178,12 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPROH0462295
- Kód dodavatele:
- 107940
- EAN:
- 4015081075379
- Standardní balení:
- 20 ks
- Recyklační poplatek:
- 0,02 Kč
Technické parametry
- Objímka:
- bez
- Počet přepín. kontaktů:
- 0
- Počet rozpín. kontaktů:
- 1
- Počet spín. kontaktů:
- 1
- Provozní proud AC-15, 230V:
- 6 A
- Typ elektric. připojení:
- pružinová svorka
- Způsob montáže:
- přední upevnění
Popis – Eaton M22-CK11 Kontaktní prvek, bezšroubové svorky, čelní upevnění, 1Z 1V
M22-CK11 Pom.kont. pro NZM1 4,1z1v,b.sv najdete v kategoriích Spínací a jistící přístroje, Pomocné kontakty, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081075379, kód dodavatele 107940. Eaton M22-CK11 Kontaktní prvek, bezšroubové svorky, čelní upevnění, 1Z 1V nabízíme od 1 ks. Kód EMAS M22-CK11 Pom.kont. pro NZM1 4,1z1v,b.sv je ELPROH0462295.
Podrobný popis produktu
Kontaktní prvek, Norma / osvědčení: UL/CSA, IEC, Konstrukční velikost: NZM1/2/3/4
Typy svorek: Svorka Cage Clamp
Upevnění: Upevnění vpředu
Popis: Při použití tlačítek nouzového vypnutí M22-PV… max. 2 prvky kontaktů = 4 rozpojovací kontakty / spínací kontakty, Cage Clamp je registrovaná ochranná známka společnosti WAGO Kontakttechnik GmbH, Minden
Kontakty S = spínací kontakt: 1 spínací kontakt
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Kontakty Upozornění: = bezpečnostní funkce pomocí nuceného rozpojení podle normy IEC/EN 60947-5-1, Dráha akčního členu a ovládací síly podle ČSN EN 60947-5-1, K.5.4.1
Dráha nuceného otevření: mm 4.8, maximální dráha: mm 5.7, Minimální síla pro nucené otevření: N 20
Stupeň krytí: IP20
Připojení na SmartWire-DT: ne
Typ připojení: dvojitý kontakt, Popis signalizačního pomocného kontaktu: HIA: Obecná signalizace vybavení „+“ při vybavení podpěťovou spouští, tepelnou spouští, zkratovou spouští a při použití chráničové spouště., Použití s výkonovým jističem konstrukční velikosti NZM1, 2, 3: Jeden signalizační pomocný kontakt lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM4: Až dva signalizační pomocné kontakty lze zacvaknout do výkonového jističe., Jsou možné libovolné kombinace typů pomocných kontaktů., Nelze ve spojení s odpínačem PN…, Označení ve spínači: HIA., Označení v bloku proudového chrániče: HIAFI., Při použití pomocných spouštěcích spínačů v bloku FI pracuje rozpínací kontakt jako spínací kontakt a spínací kontakt jako rozpínací kontakt., Popis standardního pomocného kontaktu HIN: Spíná s hlavními kontakty. Používá se pro účely signalizace a blokování., Použití s výkonovým jističem konstrukční velikosti NZM1: Jeden standardní pomocný kontakt lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM2: Až dva standardní pomocné kontakty lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM3, 4: Až tři standardní pomocné kontakty lze zacvaknout do výkonového jističe., Jsou možné libovolné kombinace typů pomocných kontaktů., Označení ve spínači: HIN
Typy svorek: Svorka Cage Clamp
Upevnění: Upevnění vpředu
Popis: Při použití tlačítek nouzového vypnutí M22-PV… max. 2 prvky kontaktů = 4 rozpojovací kontakty / spínací kontakty, Cage Clamp je registrovaná ochranná známka společnosti WAGO Kontakttechnik GmbH, Minden
Kontakty S = spínací kontakt: 1 spínací kontakt
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Kontakty Upozornění: = bezpečnostní funkce pomocí nuceného rozpojení podle normy IEC/EN 60947-5-1, Dráha akčního členu a ovládací síly podle ČSN EN 60947-5-1, K.5.4.1
Dráha nuceného otevření: mm 4.8, maximální dráha: mm 5.7, Minimální síla pro nucené otevření: N 20
Stupeň krytí: IP20
Připojení na SmartWire-DT: ne
Typ připojení: dvojitý kontakt, Popis signalizačního pomocného kontaktu: HIA: Obecná signalizace vybavení „+“ při vybavení podpěťovou spouští, tepelnou spouští, zkratovou spouští a při použití chráničové spouště., Použití s výkonovým jističem konstrukční velikosti NZM1, 2, 3: Jeden signalizační pomocný kontakt lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM4: Až dva signalizační pomocné kontakty lze zacvaknout do výkonového jističe., Jsou možné libovolné kombinace typů pomocných kontaktů., Nelze ve spojení s odpínačem PN…, Označení ve spínači: HIA., Označení v bloku proudového chrániče: HIAFI., Při použití pomocných spouštěcích spínačů v bloku FI pracuje rozpínací kontakt jako spínací kontakt a spínací kontakt jako rozpínací kontakt., Popis standardního pomocného kontaktu HIN: Spíná s hlavními kontakty. Používá se pro účely signalizace a blokování., Použití s výkonovým jističem konstrukční velikosti NZM1: Jeden standardní pomocný kontakt lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM2: Až dva standardní pomocné kontakty lze zacvaknout do výkonového jističe., Použití s výkonovým jističem konstrukční velikosti NZM3, 4: Až tři standardní pomocné kontakty lze zacvaknout do výkonového jističe., Jsou možné libovolné kombinace typů pomocných kontaktů., Označení ve spínači: HIN
