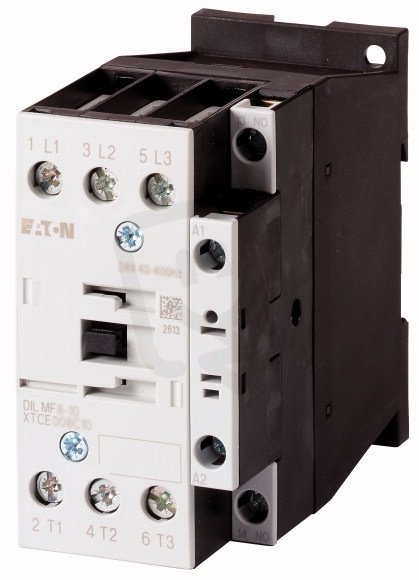

DILMF17-10(RAC24) Tichý stykač 18A/7,5 kW AC-3 35A AC-1 3pól+1z 24-27V/50-400Hz
DILMF17-10(RAC24) Tichý stykač 18A/7,5 k
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
5 242,40 Kč
Cena po registraci:
4 680,80 Kč/ks
Po registraci bez DPH:
3 868,43 Kč
Vaše cena s DPH:
4 875,49 Kč/ks
Vaše cena bez DPH:
4 029,33 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736635
- Kód dodavatele:
- 104434
- EAN:
- 4015081042517
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 0
- Počet pom. spínacích kontaktů:
- 1
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 24-24 V
- Provozní proud AC-1 400V:
- 35 A
- Provozní proud AC-3 400V:
- 18 A
- Provozní proud Ie v AC-4, 400V:
- 10 A
- Provozní výkon AC-3 400V:
- 7,5 kW
- Provozní výkon Ie v AC-4, 400V:
- 4,5 kW
- Řídící napáj. napětí AC 50Hz:
- 24-24 V
- Řídící napáj. napětí AC 60HZ:
- 24-24 V
- Řídící napáj. napětí DC:
- 0-0 V
- Šířka:
- 45 mm
- Typ elektrického připojení:
- šroubové připojení
- Typ ovládacího napětí:
- AC
- Výška:
- 85 mm
Popis – DILMF17-10(RAC24) Tichý stykač 18A/7,5 kW AC-3 35A AC-1 3pól+1z 24-27V/50-400Hz
DILMF17-10(RAC24) Tichý stykač 18A/7,5 k najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081042517, kód dodavatele 104434. DILMF17-10(RAC24) Tichý stykač 18A/7,5 kW AC-3 35A AC-1 3pól+1z 24-27V/50-400Hz nabízíme od 1 ks. Kód EMAS DILMF17-10(RAC24) Tichý stykač 18A/7,5 k je ELOSOS0736635.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení.
Aplikace: Výkonový stykač pro průmysl polovodičů podle SEMI F47, Výkonové stykače do 150 A s elektronickým pohonem
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 18 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 40 A, zakrytá: Ith= 32 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 88 A, zakrytá: Ith= 80 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 5 kW, 380 V 400 V: P= 7.5 kW, 660 V 690 V: P= 11 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 2.5 kW, 380 V 400 V: P= 4.5 kW, 660 V 690 V: P= 6.5 kW
Kontakty S = spínací kontakt: 1 spínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrované bezpečnostní zapojení.
