DILM25-01-EA(RDC24) Výkonový stykač 25A/11kW AC-3 45A AC-1 3pól + 1V 24V DC
DILM25-01-EA(RDC24) Výkonový stykač 25A/

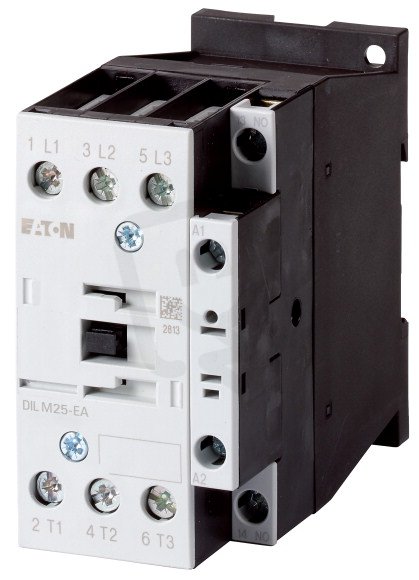

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
1 512,51 Kč
Cena po registraci:
1 350,55 Kč/ks
Po registraci bez DPH:
1 116,16 Kč
Vaše cena s DPH:
1 406,70 Kč/ks
Vaše cena bez DPH:
1 162,56 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736466
- Kód dodavatele:
- 189916
- EAN:
- 4015081879120
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,71 Kč
Technické parametry
- Hloubka:
- 97 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 1
- Počet pom. spínacích kontaktů:
- 0
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 45 A
- Provozní proud AC-3 400V:
- 25 A
- Provozní proud Ie v AC-4, 400V:
- 13 A
- Provozní výkon AC-3 400V:
- 11 kW
- Provozní výkon Ie v AC-4, 400V:
- 6 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 45 mm
- Typ elektrického připojení:
- šroubové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 85 mm
Popis – DILM25-01-EA(RDC24) Výkonový stykač 25A/11kW AC-3 45A AC-1 3pól + 1V 24V DC
DILM25-01-EA(RDC24) Výkonový stykač 25A/ najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081879120, kód dodavatele 189916. DILM25-01-EA(RDC24) Výkonový stykač 25A/11kW AC-3 45A AC-1 3pól + 1V 24V DC nabízíme od 1 ks. Kód EMAS DILM25-01-EA(RDC24) Výkonový stykač 25A/ je ELOSOS0736466.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 45 A, zakrytá: Ith= 36 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 100 A, zakrytá: Ith= 90 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW
Lze kombinovat s pomocným kontaktem: DILA-XHI(V)…, DILM32-XHI11-S
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
Aplikace: Výkonové stykače pro motory, Výkonové stykače do 170 A, 3pólové
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: Šroubové svorky
Poznámka: Vhodné také pro motory třídy účinnosti IE3, Póly: 3-pólové, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 45 A, zakrytá: Ith= 36 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 100 A, zakrytá: Ith= 90 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW
Lze kombinovat s pomocným kontaktem: DILA-XHI(V)…, DILM32-XHI11-S
Kontakty Ö = rozpínací kontakt: 1 rozpínací kontakt
Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem.
Druh proudu AC/DC: DC ovládání
