DG1-347D6FB-C54C Frekvenční měnič 3x400/
DG1-347D6FB-C54C Frekvenční měnič 3x400/

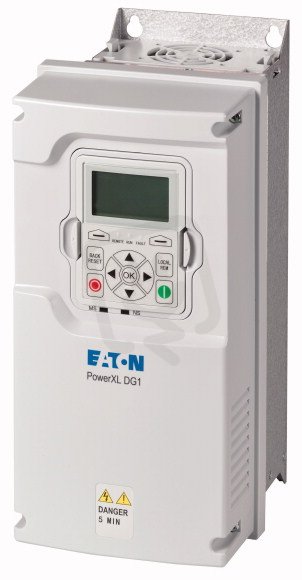

Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
39 230,97 Kč
Cena po registraci:
35 028,80 Kč/ks
Po registraci bez DPH:
28 949,42 Kč
Vaše cena s DPH:
36 485,55 Kč/ks
Vaše cena bez DPH:
30 153,35 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELOSOS0736338
- Kód dodavatele:
- 9702-1109-00P
- EAN:
- 4015081710812
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 8,85 Kč
Technické parametry
- Frekvence sítě:
- 50/60 Hz
- Hloubka:
- 200,9 mm
- Max. výstupní frekvence:
- 400 Hz
- Max. výstupní napětí:
- 500 V
- Optické rozhraní:
- ne
- Počet HW rozhraní RS-232:
- 0
- Počet HW rozhraní RS-422:
- 0
- Počet HW rozhraní RS-485:
- 1
- Počet HW rozhraní USB:
- 0
- Počet HW rozhraní prům. Ethernetu:
- 1
- Počet HW rozhraní serial TTY:
- 0
- Počet analogových vstupů:
- 2
- Počet analogových výstupů:
- 2
- Počet dalších HW rozhraní:
- 1
- Počet digitálních vstupů:
- 8
- Počet digitálních výstupů:
- 1
- Počet paralelních HW rozhraní:
- 0
- Počet rozhraní PROFINET:
- 0
- Počet vstupních fází:
- 3
- Počet výstupních fází:
- 3
- Podpora CAN:
- ano
- Podpora Data-Highway:
- ne
- Podpora DeviceNet Safety:
- ne
- Podpora DeviceNet:
- ano
- Podpora EIB:
- ne
- Podpora Ethernet/IP:
- ano
- Podpora Foundation Fieldbus:
- ne
- Podpora INTERBUS:
- ne
- Podpora INTERBUS-Safety:
- ne
- Podpora LON:
- ne
- Podpora MODBUS:
- ano
- Podpora PROFIBUS:
- ano
- Podpora PROFINET CBA:
- ne
- Podpora PROFINET IO:
- ano
- Podpora PROFIsafe:
- ne
- Podpora SERCOS:
- ne
- Podpora SUCONET:
- ne
- Podpora SafetyBUS p:
- ne
- Podpora TCP/IP:
- ano
- Podpora jiných typů sběrnic:
- ano
- Podpora pro ASI:
- ne
- Použití v průmyslu:
- ano
- Připojení k PC:
- ano
- S řídící jednotkou:
- ano
- Šířka:
- 153 mm
- Síťové napětí:
- 380-500 V
- Spotřeba energie:
- 130 W
- Stupeň krytí (IP):
- IP54
- Stupeň ochrany (NEMA):
- 12
- Typ převodníku:
- U převodník
- Výška:
- 327 mm
- Výstupní proud I2N:
- 7,6 A
Popis – DG1-347D6FB-C54C Frekvenční měnič 3x400/
DG1-347D6FB-C54C Frekvenční měnič 3x400/ najdete v kategoriích Spínací a jistící přístroje, Frekvenční měnič, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081710812, kód dodavatele 9702-1109-00P. DG1-347D6FB-C54C Frekvenční měnič 3x400/ nabízíme od 1 ks. Kód EMAS DG1-347D6FB-C54C Frekvenční měnič 3x400/ je ELOSOS0736338.
Podrobný popis produktu
Frekvenční měnič
Označení typu: DG1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 7.6 A
Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 12 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 9 A
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 3 kW, Přetížení 110 %: P = 4 kW, Přetížení 150 %: IM = 6.6 A, Přetížení 110 %: IM = 8.5 A, Přiřazený jmenovitý výkon motora Upozornění: při 500 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 4 kW, Přetížení 110 %: P = 5.5 kW, Přetížení 150 %: IM = 6.8 a, Přetížení 110 %: IM = 6.8 a, Přiřazený jmenovitý výkon motora Upozornění: při 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 5 HP, Přetížení 110 %: P = 5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 4.8 A, Přetížení 110 %: IM = 7.6 A
Stupeň krytí: IP54/NEMA12, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Brzdový střídač, Meziobvodová tlumivka, Konstrukční velikost: FS1
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
Označení typu: DG1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 7.6 A
Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 12 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 9 A
Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 3 kW, Přetížení 110 %: P = 4 kW, Přetížení 150 %: IM = 6.6 A, Přetížení 110 %: IM = 8.5 A, Přiřazený jmenovitý výkon motora Upozornění: při 500 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 4 kW, Přetížení 110 %: P = 5.5 kW, Přetížení 150 %: IM = 6.8 a, Přetížení 110 %: IM = 6.8 a, Přiřazený jmenovitý výkon motora Upozornění: při 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 5 HP, Přetížení 110 %: P = 5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 4.8 A, Přetížení 110 %: IM = 7.6 A
Stupeň krytí: IP54/NEMA12, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Brzdový střídač, Meziobvodová tlumivka, Konstrukční velikost: FS1
Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
