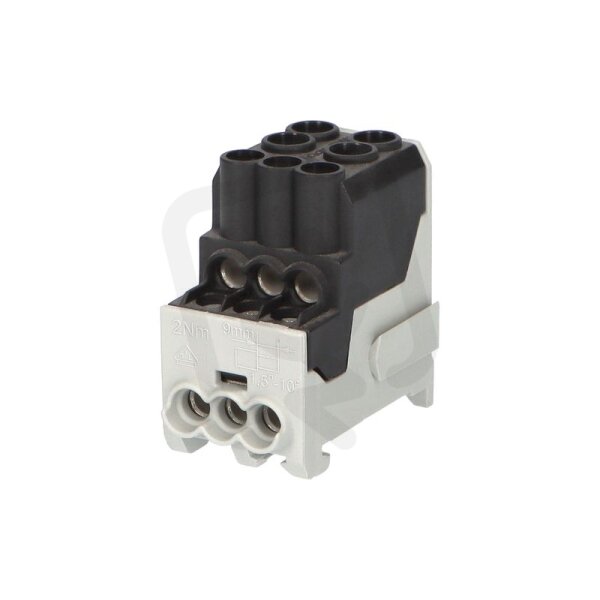

Blok pro rozdělení fází UVB 100 L S 1pól. 101A AL/CU 1000V černý na DIN 1003206
Blok pro rozdělení fází UVB 100 L S, 1pó
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
316,29 Kč
Cena po registraci:
282,40 Kč/ks
Po registraci bez DPH:
233,39 Kč
Vaše cena s DPH:
294,15 Kč/ks
Vaše cena bez DPH:
243,10 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELOSOS0816410
- Kód dodavatele:
- 1003206
- EAN:
- 4051589001434
- Standardní balení:
- 3 ks
- Recyklační poplatek:
- 0,00 Kč

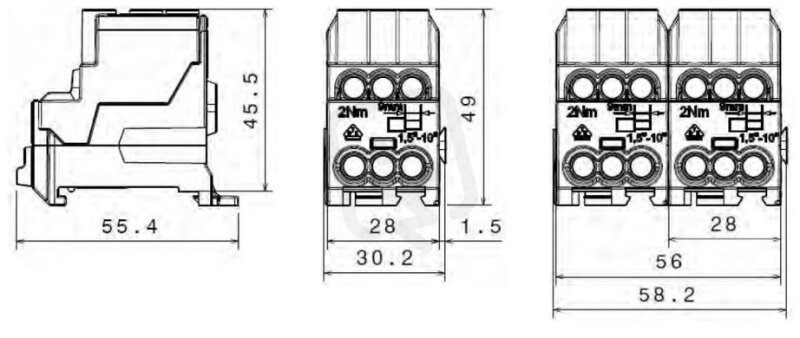

Technické parametry
- Hloubka:
- 55,4 mm
- Nominální proud:
- 101 A
- Počet pólů:
- 1
- Počet vstupů:
- 2
- Počet výstupů:
- 6
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14 mm2
- Průřez vodiče, výstup:
- 1,5-10 mm2
- Průřez vodiče, výstup AWG:
- 8-16 mm2
- Šířka:
- 30,2 mm
- Typ připojení:
- šroubové
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- DIN lišta
Popis – Blok pro rozdělení fází UVB 100 L S 1pól. 101A AL/CU 1000V černý na DIN 1003206
Blok pro rozdělení fází UVB 100 L S, 1pó najdete v kategoriích Svorky, svorkovnice, Distribuční svorkovnice, Instalační, izolační a spojovací materiál, výrobce Eleman, EAN 4051589001434, kód dodavatele 1003206. Blok pro rozdělení fází UVB 100 L S 1pól. 101A AL/CU 1000V černý na DIN 1003206 nabízíme od 1 ks. Kód EMAS Blok pro rozdělení fází UVB 100 L S, 1pó je ELOSOS0816410.
Podrobný popis produktu
Blok pro rozdělení fází UVB 100 L S, 1pólový, jmenovitý proud Cu 101A, Al 100A, jmenovité napětí 1000V, barva černá, montáž na DIN lištu, krytí IP20, vstup 2x25mm2, výstup 6x10mm2, řaditelný.
Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné i hliníkové vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC
• řaditelné vedle sebe
Bloky pro rozdělení fází (rozváděčové bloky) UVB 100 CU/AL slouží pro rozdělení přívodního kabelu/vodiče o průřezu max. 25 mm2 a 6 menších průřezů o hodnotě max. 10mm2. Bloky šetří místo v rozváděčích (vestavná šířka pouze 28 mm), protože jsou svorky umístěné nad sebou. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm. Proudová zatížitelnost je až 101 A. Mosazná svorka je vhodná pro měděné i hliníkové vodiče. Bloky UVB jsou řaditelné do sebe. A nabízí se v pěti barevných variantách - šedá, modrá, zelená, hnědá a černá. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC
• řaditelné vedle sebe
