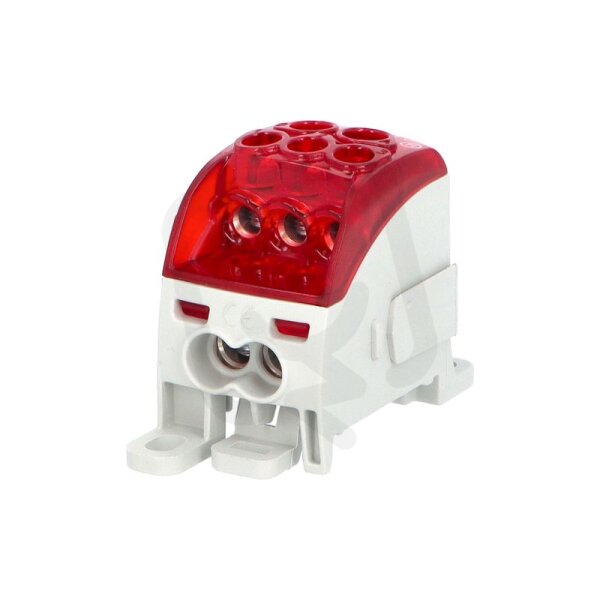

Blok pro rozdělení fází PDB 160, 1pól., 164A, 690V, červený/průhl. víko, na DIN
Blok pro rozd. fází PDB 160, 164A, červe
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
280,53 Kč
Cena po registraci:
250,47 Kč/ks
Po registraci bez DPH:
207,00 Kč
Vaše cena s DPH:
260,89 Kč/ks
Vaše cena bez DPH:
215,61 Kč/ks
ks
Obecné parametry
- Značka:
- Hora eTec
- Kód zboží:
- ELOSOS1801204
- Kód dodavatele:
- 1006713
- EAN:
- 4051589000529
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry
- Druh připojení:
- šroubové
- Hloubka:
- 68 mm
- Nominální proud:
- 160 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 3
- Průřez vodiče, vstup:
- 2,5-25 mm2
- Průřez vodiče, vstup AWG:
- 4-14
- Průřez vodiče, výstup:
- 1,5-16 mm2
- Průřez vodiče, výstup AWG:
- 6-16
- Šířka:
- 33,3 mm
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 49 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Popis – Blok pro rozdělení fází PDB 160, 1pól., 164A, 690V, červený/průhl. víko, na DIN
Blok pro rozd. fází PDB 160, 164A, červe najdete v kategoriích Distribuční svorkovnice, Svorky, svorkovnice, Instalační, izolační a spojovací materiál, EAN 4051589000529, kód dodavatele 1006713. Blok pro rozdělení fází PDB 160, 1pól., 164A, 690V, červený/průhl. víko, na DIN nabízíme od 1 ks. Kód EMAS Blok pro rozd. fází PDB 160, 164A, červe je ELOSOS1801204.
Podrobný popis produktu
Blok pro rozdělení fází PDB 160, 1pól., 164A, 690V, červený/průhl. víko, na DIN
Blok pro rozdělení fází PDB 160, 1pólový, pro CU vodiče, jmenovitý proud 164A, jmenovité napětí 690V, barva červená / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x25mm2, výstup 3x16mm2, 3x10mm2.
PDB (Power Distribution Blocks).
Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Bloky PDB jsou řaditelné do sebe.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC / 1500 V DC
• řaditelné vedle sebe
Blok pro rozdělení fází PDB 160, 1pólový, pro CU vodiče, jmenovitý proud 164A, jmenovité napětí 690V, barva červená / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x25mm2, výstup 3x16mm2, 3x10mm2.
