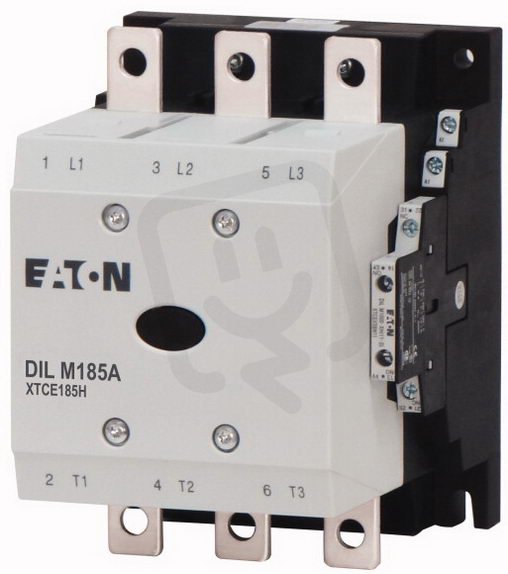

DILM185A/22(RDC24) Výkonový stykač 185A
DILM185A/22(RDC24) Výkonový stykač 185A
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
18 127,01 Kč
Cena po registraci:
16 185,43 Kč/ks
Po registraci bez DPH:
13 376,39 Kč
Vaše cena s DPH:
16 858,52 Kč/ks
Vaše cena bez DPH:
13 932,66 Kč/ks
ks
Obecné parametry
- Značka:
- Eaton
- Kód zboží:
- ELPRST0585355
- Kód dodavatele:
- 139540
- EAN:
- 4015081363186
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 4,68 Kč
Technické parametry
- Hloubka:
- 158 mm
- Modulární typ:
- ne
- Počet pom. rozpínacích kontaktů:
- 2
- Počet pom. spínacích kontaktů:
- 2
- Počet rozpín. kontaktů:
- 0
- Počet spín. kontaktů:
- 3
- Provozní napětí u AC 60 Hz:
- 0-0 V
- Provozní proud AC-1 400V:
- 337 A
- Provozní proud AC-3 400V:
- 185 A
- Provozní proud Ie v AC-4, 400V:
- 136 A
- Provozní výkon AC-3 400V:
- 90 kW
- Provozní výkon Ie v AC-4, 400V:
- 75 kW
- Řídící napáj. napětí AC 50Hz:
- 0-0 V
- Řídící napáj. napětí AC 60HZ:
- 0-0 V
- Řídící napáj. napětí DC:
- 24-27 V
- Šířka:
- 140 mm
- Typ elektrického připojení:
- sběrnicové připojení
- Typ ovládacího napětí:
- DC
- Výška:
- 190 mm
Popis – DILM185A/22(RDC24) Výkonový stykač 185A
DILM185A/22(RDC24) Výkonový stykač 185A najdete v kategoriích Spínací a jistící přístroje, Stykače, Výkonový stykač AC, Rozvodnice, výkonové spínací a jistící prvky, výrobce Eaton, EAN 4015081363186, kód dodavatele 139540. DILM185A/22(RDC24) Výkonový stykač 185A nabízíme od 1 ks. Kód EMAS DILM185A/22(RDC24) Výkonový stykač 185A je ELPRST0585355.
Podrobný popis produktu
Výkonový stykač
Aplikace: Výkonové stykače pro motory, Standardní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 185 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 337 A, zakrytá: Ith= 245 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 685 A, zakrytá: Ith= 625 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 102 kW
Lze kombinovat s pomocným kontaktem: DILM1000-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: DC ovládání
Aplikace: Výkonové stykače pro motory, Standardní přístroje nad 170 A
Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz
Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 185 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 337 A, zakrytá: Ith= 245 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 685 A, zakrytá: Ith= 625 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 55 kW, 380 V 400 V: P= 90 kW, 660 V 690 V: P= 140 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 41 kW, 380 V 400 V: P= 75 kW, 660 V 690 V: P= 102 kW
Lze kombinovat s pomocným kontaktem: DILM1000-XHI…
Kontakty S = spínací kontakt: 2 spínací kontakt
Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt
Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat
Druh proudu AC/DC: DC ovládání
