1006720 Blok pro rozdělení fází PDB 270(PVB 230),1pól.,270A,690V
6720 Blok pro rozd.fází PDB 270 (PVB 230
Obrázky pro tento produkt mají pouze ilustrativní charakter.
Dostupnost EMAS:
na dotaz
Původně:
1 259,40 Kč
Cena po registraci:
1 124,47 Kč/ks
Po registraci bez DPH:
929,31 Kč
Vaše cena s DPH:
1 171,24 Kč/ks
Vaše cena bez DPH:
967,97 Kč/ks
ks
Obecné parametry
- Značka:
- Eleman
- Kód zboží:
- ELPROS0713512
- Kód dodavatele:
- 1006720
- EAN:
- 4051589207034
- Standardní balení:
- 1 ks
- Recyklační poplatek:
- 0,00 Kč
Technické parametry

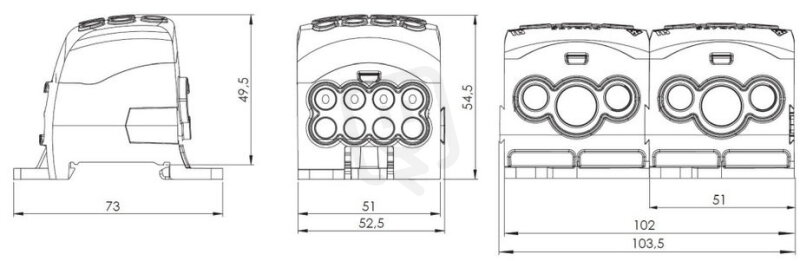

- Hloubka:
- 73 mm
- Nominální proud:
- 270 A
- Počet pólů:
- 1
- Počet vstupů:
- 1
- Počet výstupů:
- 10
- Průřez vodiče, vstup:
- 16-95 mm2
- Průřez vodiče, vstup AWG:
- 0-6 mm2
- Průřez vodiče, výstup:
- 2,5-35 mm2
- Průřez vodiče, výstup AWG:
- 2-14 mm2
- Šířka:
- 52,5 mm
- Typ připojení:
- šroubové
- Vhodné pro jemné vodiče:
- ne
- Vhodné pro lankové vodiče:
- ano
- Vhodné pro pevná jádra:
- ano
- Výška:
- 54,5 mm
- Způsob montáže:
- Na DIN lištu/šroubem
Popis – 1006720 Blok pro rozdělení fází PDB 270(PVB 230),1pól.,270A,690V
6720 Blok pro rozd.fází PDB 270 (PVB 230 najdete v kategoriích Svorky, svorkovnice, Distribuční svorkovnice, Instalační, izolační a spojovací materiál, výrobce Eleman, EAN 4051589207034, kód dodavatele 1006720. 1006720 Blok pro rozdělení fází PDB 270(PVB 230),1pól.,270A,690V nabízíme od 1 ks. Kód EMAS 6720 Blok pro rozd.fází PDB 270 (PVB 230 je ELPROS0713512.
Podrobný popis produktu

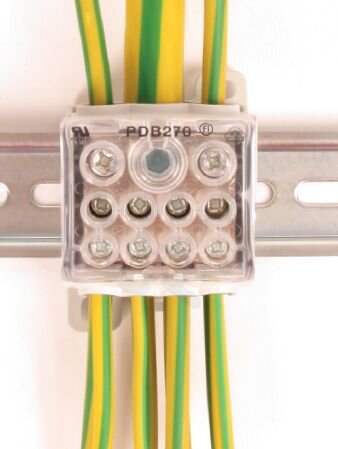

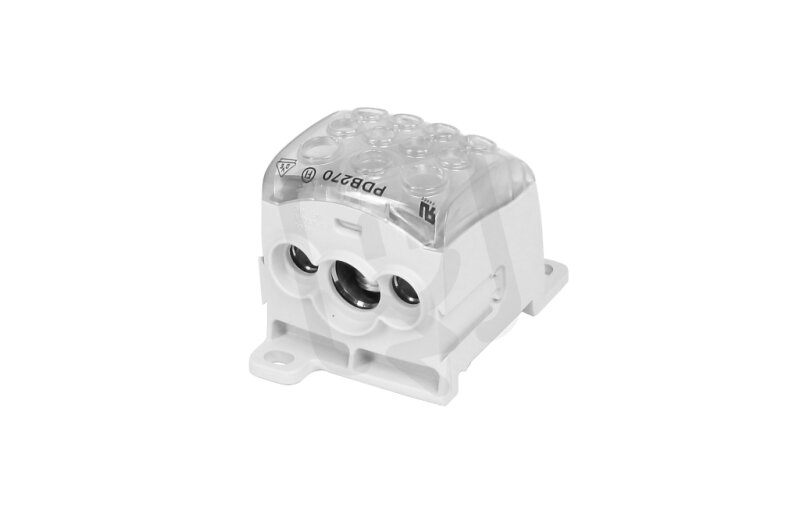

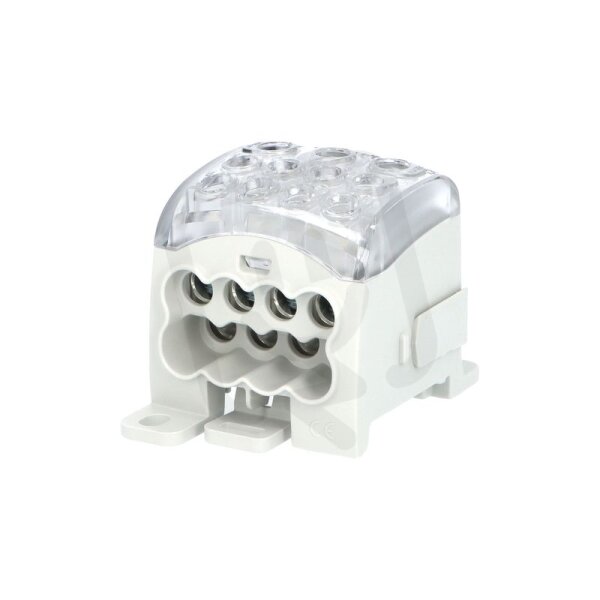

Blok pro rozdělení fází PDB 270 (dříve značeno PVB 230), 1pólový, pro CU vodiče, jmenovitý proud 270A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x95mm2, výstup 2x35mm2, 8x25mm2.

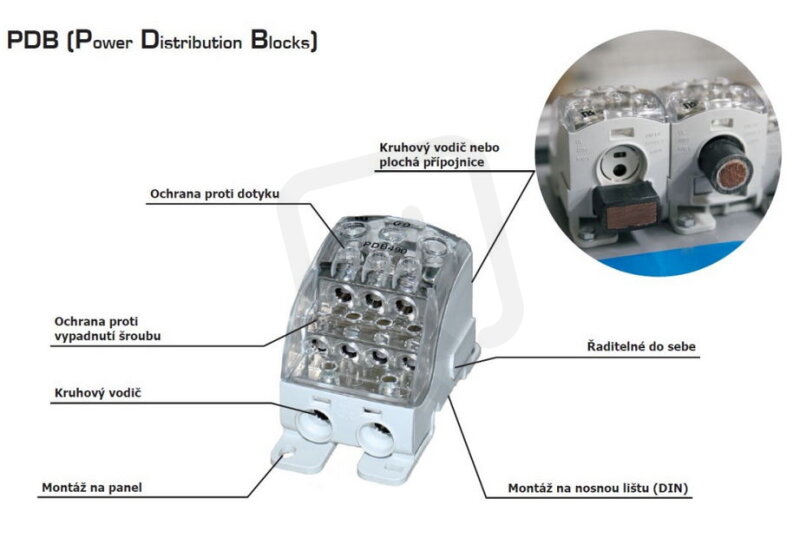

PDB (Power Distribution Blocks).

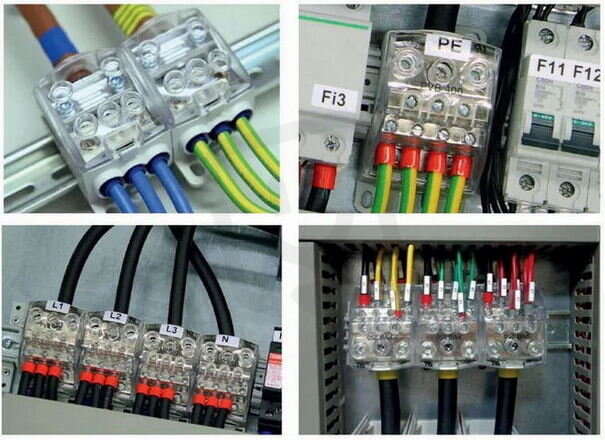

Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
Hlavní přednosti:
• montáž na nosnou lištu
• úspora místa uvnitř rozváděče
• dostatek připojovacích míst
• jmenovité napětí 1000 V AC / 1500 V DC
• řaditelné vedle sebe
